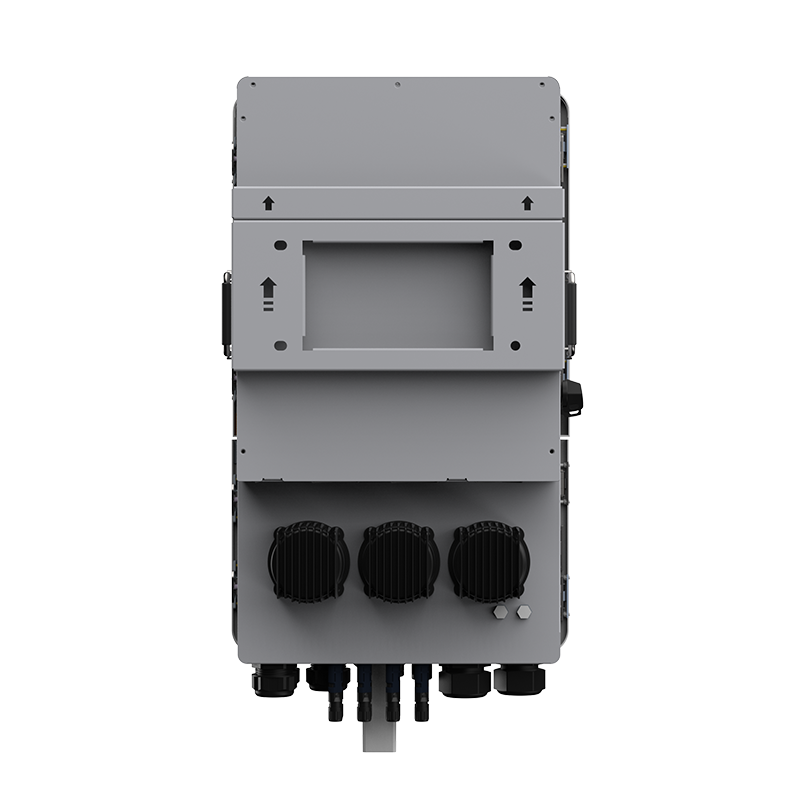

20 kW | 3-phasig | 48 V Low Voltage | Hybrid-Wechselrichter | 32 kWp PV-Eingang | 2 MPPT | 350 A Batteriestrom | Backup / Off-Grid | IP65

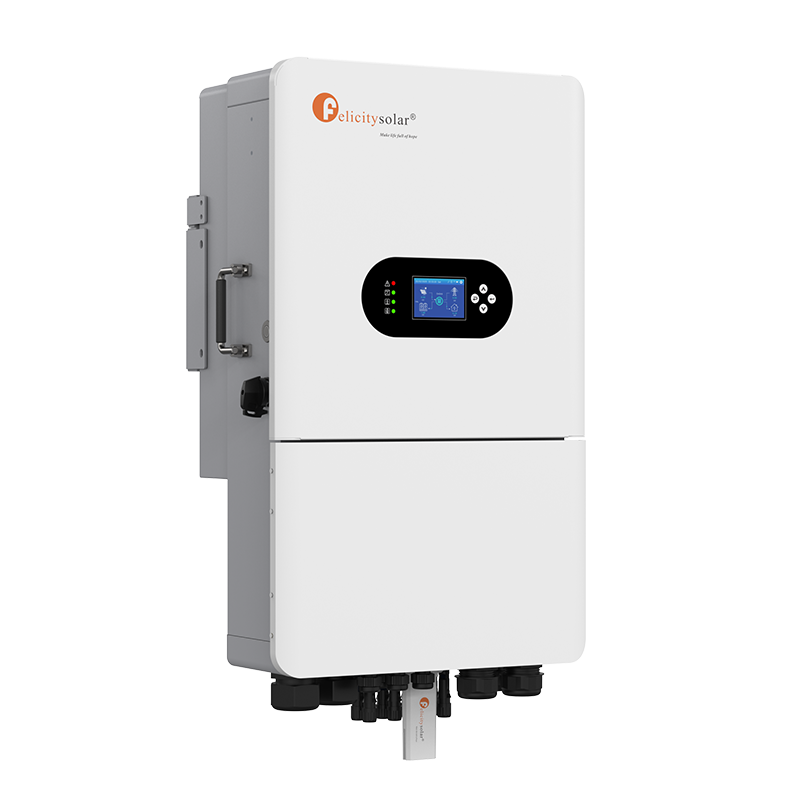

Der Felicity Solar IVGM20KLP3G1 ist ein leistungsstarker 20-kW-Hybrid-Wechselrichter für dreiphasige Photovoltaikanlagen mit 48-V-/Low-Voltage-Batteriespeicher.

Mit bis zu 32 kWp anschließbarer PV-Leistung, zwei unabhängigen MPPT-Trackern und einem maximalen Lade- bzw. Entladestrom von 350 A eignet sich der Wechselrichter besonders für größere Einfamilienhäuser, Landwirtschaft, Gewerbebetriebe und PV-Anlagen mit hohem Eigenverbrauch.

Der IVGM20KLP3G1 vereint PV-Wechselrichter, Batteriewechselrichter, Ladegerät und Energiemanagement in einem System und ermöglicht je nach Anlagenkonfiguration Netzbetrieb, Eigenverbrauchsoptimierung, Batteriespeicherung sowie Backup- und Off-Grid-Betrieb.

Vorteile des Felicity IVGM20KLP3G1

• 20 kW dreiphasige Nennleistung

• Für 48-V-/Low-Voltage-Batteriesysteme

• Batteriespannungsbereich 40–60 V

• Bis zu 32 kWp PV-Eingangsleistung

• 2 unabhängige MPPT-Tracker

• Insgesamt bis zu 4 PV-Strings – 2 + 2

• Maximal 800 V PV-Eingangsspannung

• MPPT-Bereich von 160–650 V

• Bis zu 350 A Lade- und Entladestrom

• Lithium- und Blei-Batterien unterstützt

• CAN / RS485 BMS-Kommunikation

• Dreiphasiger Netzanschluss 230/400 V

• Backup-/Notstrombetrieb

• Hohe kurzzeitige Off-Grid-Leistung

• Bis zu 10 Wechselrichter parallel betreibbar

• IP65

• WiFi-/Monitoring-Unterstützung

• LCD-Touchdisplay

• Umfangreiche integrierte Schutzfunktionen

• Hoher Wirkungsgrad von bis zu 98 %

20 kW Leistung für große PV-Anlagen

Mit einer AC-Nennleistung von:

20.000 Watt

ist der IVGM20KLP3G1 für deutlich größere Energiesysteme ausgelegt als klassische private Hybrid-Wechselrichter.

Damit eignet er sich beispielsweise für:

• große Einfamilienhäuser

• Mehrfamilienhäuser

• Landwirtschaft

• Werkstätten

• Büro- und Gewerbegebäude

• Gastronomie

• kleinere Produktionsbetriebe

• PV-Anlagen mit Wärmepumpe

• Anlagen mit mehreren Elektrofahrzeugen

• große Batteriespeicherlösungen

Der dreiphasige Ausgang ermöglicht eine gleichmäßige Leistungsbereitstellung im 400-V-Drehstromnetz.

48 V Low Voltage – leistungsstarker Niedervolt-Batterieanschluss

Ein besonderes Merkmal des IVGM20KLP3G1 ist die Kombination aus hoher Wechselrichterleistung und einem Low-Voltage-Batteriesystem.

Batteriespannungsbereich: 40–60 V DC

Dadurch lässt sich der Wechselrichter mit kompatiblen 48-V-Lithiumspeichern kombinieren.

Unterstützt werden laut Hersteller:

• Lithium-Ionen-/LiFePO4-Batteriesysteme

• kompatible Blei-Batterien

• BMS-Kommunikation über CAN bzw. RS485

Bei Lithium-Speichern kann sich der Wechselrichter über die BMS-Kommunikation an die Betriebsparameter des Batteriesystems anpassen.

Bis zu 350 A Lade- und Entladestrom

Der Felicity IVGM20KLP3G1 unterstützt einen maximalen Batterie-Lade- bzw. Entladestrom von:

350 A

Damit ist das Gerät für leistungsstarke Low-Voltage-Speichersysteme ausgelegt.

Dies ist insbesondere bei großen Speicherkapazitäten und hohen Haus- bzw. Gewerbelasten interessant.

Eine entsprechend dimensionierte Batterie, Verkabelung, Absicherung und geeignete BMS-Kommunikation sind dabei Voraussetzung.

Bis zu 32 kWp PV-Leistung

An den 20-kW-Wechselrichter können laut Hersteller Solarmodule mit einer maximalen PV-Eingangsleistung von bis zu:

32 kWp

angeschlossen werden.

Die mögliche PV-Überdimensionierung kann dabei helfen, auch morgens, abends sowie bei weniger optimalen Einstrahlungsbedingungen eine hohe Energieproduktion zu erreichen.

Gerade bei Ost-/West-Anlagen kann eine größere Modulleistung im Verhältnis zur Wechselrichter-Nennleistung sinnvoll sein.

2 unabhängige MPPT-Tracker

Der Felicity Solar IVGM20KLP3G1 verfügt über:

2 MPPT-Tracker mit insgesamt 4 String-Eingängen – 2 + 2

Dadurch können beispielsweise zwei unterschiedlich ausgerichtete Modulfelder unabhängig voneinander geregelt werden.

Typische Kombinationen:

• Ost + West

• Süd + Ost

• Süd + West

• zwei unterschiedliche Dachneigungen

• Hauptdach + Nebengebäude

• Halle + Carport

Jeder MPPT-Tracker sucht kontinuierlich den optimalen Arbeitspunkt des angeschlossenen PV-Feldes.

Großer PV-Spannungsbereich

Der IVGM20KLP3G1 bietet einen weiten DC-Eingangsbereich:

Maximale PV-Spannung: 800 V DC
Startspannung: 160 V DC
MPPT-Spannungsbereich: 160–650 V DC
Nenn-PV-Spannung: 550 V DC

Dadurch lässt sich der Wechselrichter flexibel mit unterschiedlichen Stringlängen und modernen Hochleistungsmodulen kombinieren.

Die exakte Stringauslegung muss anhand von Moduldaten, Standorttemperatur und maximal zulässiger DC-Spannung erfolgen.

Dreiphasiger 230/400-V-Netzanschluss

Der Felicity IVGM20KLP3G1 arbeitet dreiphasig mit:

Netzspannung: 230/400 V AC
Verdrahtung: 3L + N + PE
Nennleistung: 20 kW
Nennstrom: ca. 28,9 A
Maximale Scheinleistung: 22 kVA

Damit ist das Gerät speziell für leistungsstarke dreiphasige PV-Anlagen ausgelegt.

Hybridbetrieb – Solar, Batterie und Netz intelligent kombinieren

Als Hybrid-Wechselrichter kann der IVGM20KLP3G1 verschiedene Energiequellen miteinander verbinden:

☀️ Photovoltaik
🔋 Batteriespeicher
⚡ Stromnetz
🏠 Verbraucher

Je nach Konfiguration kann beispielsweise zuerst der aktuelle Hausverbrauch mit Solarstrom versorgt werden.

Überschüssige PV-Leistung lädt anschließend den Batteriespeicher. Erst danach wird Energie ins öffentliche Netz eingespeist.

Sinkt die PV-Produktion später, kann gespeicherte Energie aus der Batterie genutzt werden.

Dadurch lässt sich der Eigenverbrauch des selbst erzeugten Solarstroms deutlich erhöhen.

Backup- und Off-Grid-Funktion

Der IVGM20KLP3G1 unterstützt neben dem Netzbetrieb auch Backup- bzw. netzunabhängige Betriebsarten.

Bei geeigneter Systemkonfiguration kann der Wechselrichter Verbraucher bei einem Netzausfall aus PV-Anlage und Batteriespeicher weiter versorgen.

Besonders interessant ist die hohe kurzfristige Leistungsreserve.

Laut Hersteller unterstützt das Gerät im Off-Grid-Betrieb kurzfristig:

bis zu 2 × Nennleistung für 10 Sekunden

Dies kann bei Verbrauchern mit hohen Anlaufströmen von Vorteil sein.

Hohe AC-Durchgangsleistung

Der Wechselrichter unterstützt einen hohen AC-Pass-Through-Strom.

Dadurch können bei vorhandenem Netz auch größere Verbraucher über das System versorgt werden, ohne dass die gesamte Leistung ausschließlich vom Wechselrichter erzeugt werden muss.

Dies ist insbesondere bei größeren Gebäuden und Gewerbeanwendungen relevant.

WiFi, Monitoring & Kommunikation

Der Felicity Solar IVGM20KLP3G1 verfügt über umfangreiche Kommunikationsmöglichkeiten.

Je nach eingesetztem Zubehör und Anlagenkonfiguration stehen unter anderem zur Verfügung:

• WiFi-Monitoring

• RS485

• CAN

• RS232

• BMS-Kommunikation

• LCD-Touchdisplay

Damit können Betriebsdaten und wichtige Systemparameter komfortabel überwacht werden.

Typische Werte:

• aktuelle PV-Leistung

• Tagesproduktion

• Netzbezug

• Netzeinspeisung

• Batterieladung

• Batterieentladung

• Ladezustand

• Last

• Wechselrichterstatus

• Fehlermeldungen

Bis zu 10 Geräte parallel betreibbar

Für größere Energiesysteme können laut Hersteller bis zu:

10 IVGM-Wechselrichter

parallel betrieben werden.

Dadurch eignet sich die Serie auch für skalierbare Anlagen und größere gewerbliche Anwendungen.

Die konkrete Parallelkonfiguration muss entsprechend den Herstellerunterlagen geplant werden.

IP65 – robustes Gehäuse

Der Wechselrichter besitzt die Schutzart:

IP65

Dadurch ist das Gehäuse gegen Staub und Strahlwasser geschützt.

Die tatsächliche Montageposition und Installationsumgebung müssen dennoch den Herstellerangaben entsprechen.

Umfangreiche Schutzfunktionen

Der IVGM20KLP3G1 besitzt verschiedene integrierte Schutz- und Überwachungsfunktionen.

Dazu zählen je nach Konfiguration und Geräteversion unter anderem:

• DC-Verpolungsschutz

• AC-Überstromschutz

• AC-Überspannungsschutz

• Kurzschlussschutz

• Übertemperaturschutz

• Isolationsüberwachung

• Fehlerstromüberwachung

• Netzüberwachung

• Inselnetzerkennung

• Erdschlussüberwachung

• DC-Trennschalter

• Überspannungsschutz

• AFCI-Lichtbogenerkennung

Damit ist das Gerät für den professionellen Einsatz in modernen PV- und Speichersystemen ausgelegt.

Technische Daten

Allgemein

Hersteller: Felicity Solar
Serie: IVGM
Modell: IVGM20KLP3G1
Gerätetyp: Hybrid-Wechselrichter
Phasen: 3-phasig
Batteriesystem: Low Voltage
Nennleistung: 20 kW
Nennscheinleistung: 20 kVA
Max. Scheinleistung: 22 kVA
Max. Wirkungsgrad: bis zu 98 %

PV-Eingang

Max. PV-Leistung: 32.000 Wp
Max. PV-Eingangsspannung: 800 V DC
Startspannung: 160 V DC
MPPT-Spannungsbereich: 160–650 V DC
Nenn-PV-Spannung: 550 V DC
MPPT-Tracker: 2
PV-Strings: 2 + 2
Max. PV-Eingangsstrom: 36 + 36 A
Max. Kurzschlussstrom: 54 + 54 A

Batterie

Batteriesystem: 48 V / Low Voltage
Batteriespannungsbereich: 40–60 V DC
Unterstützte Batterietypen: Lithium / kompatible Bleibatterien
Max. Ladestrom: 350 A
Max. Entladestrom: 350 A
BMS-Kommunikation: CAN / RS485

AC-Ausgang

AC-Nennleistung: 20 kW
Nennscheinleistung: 20 kVA
Max. Scheinleistung: 22 kVA
Nennspannung: 230/400 V AC
Netzanschluss: 3L + N + PE
Nennstrom: ca. 28,9 A
Max. Ausgangsstrom: ca. 31,9 A
Frequenz: 50 / 60 Hz
Leistungsfaktor: einstellbar

Backup / Off-Grid

Backup-Betrieb: Ja
Off-Grid-Betrieb: Ja
Kurzzeitige Spitzenleistung: bis zu 2 × Nennleistung für 10 Sekunden

Damit eignet sich der Wechselrichter auch für Anwendungen, bei denen eine leistungsstarke Ersatzstromversorgung erforderlich ist.

Kommunikation

CAN: Ja
RS485: Ja
RS232: Ja
WiFi-Monitoring: unterstützt
Display: LCD-Touchdisplay
BMS-Kommunikation: Ja

Gehäuse & Betrieb

Schutzart: IP65
Kühlung: intelligente aktive Kühlung
Parallelbetrieb: bis zu 10 Geräte
Nettogewicht: ca. 48,7 kg

Ideal in Kombination mit Felicity Solar Speichern

Der IVGM20KLP3G1 eignet sich besonders für leistungsstarke 48-V-Felicity-Solar-Batteriespeicher.

Je nach benötigter Kapazität lassen sich entsprechende Batteriesysteme konfigurieren.

Besonders interessant sind große LiFePO4-Speicher für:

• hohen Nachtverbrauch

• Wärmepumpen

• Elektrofahrzeuge

• Gewerbebetriebe

• Landwirtschaft

• Backup-Versorgung

• hohen Eigenverbrauch

Vor der Kombination ist die jeweilige BMS-Kompatibilität sowie der maximal zulässige Batterie- und Kabelstrom zu prüfen.

Typische Einsatzbereiche

Der Felicity IVGM20KLP3G1 eignet sich besonders für:

✅ Einfamilienhäuser mit großer PV-Anlage
✅ Mehrfamilienhäuser
✅ Landwirtschaftliche Betriebe
✅ Gewerbe
✅ Werkstätten
✅ Lagerhallen
✅ Bürogebäude
✅ Gastronomie
✅ PV-Anlagen mit Wärmepumpe
✅ E-Mobilität und Wallboxen
✅ Große 48-V-Batteriespeicher
✅ Eigenverbrauchsoptimierung
✅ Backup-/Notstromsysteme
✅ Off-Grid- und Hybridanlagen

Lieferumfang

1 × Felicity Solar IVGM20KLP3G1 20-kW-Hybridwechselrichter

Weiteres Zubehör gemäß Hersteller-Lieferumfang.

Batteriespeicher, PV-Module, Smart Meter, Kabel, Sicherungen, Montagematerial oder weiteres Zubehör sind nur enthalten, sofern diese ausdrücklich im jeweiligen Angebot aufgeführt werden.

Wichtiger Hinweis zur Planung und Installation

Der IVGM20KLP3G1 ist ein leistungsstarker Wechselrichter für professionelle Photovoltaik- und Speichersysteme.

Die Dimensionierung von PV-Strings, Batteriespeicher, Batterieverkabelung, Sicherungen, Netzanschluss und Schutztechnik muss entsprechend den geltenden Vorschriften und Herstellerangaben erfolgen.

Insbesondere bei einem maximalen Batteriestrom von bis zu 350 A müssen Kabelquerschnitte, Sicherungen, Sammelschienen und Batteriesystem entsprechend ausgelegt sein.

Auch die Kompatibilität des verwendeten Batteriespeichers und dessen BMS ist vor der Installation zu prüfen.

Die Installation und Inbetriebnahme darf nur entsprechend den geltenden gesetzlichen Anforderungen und Netzbetreiber-Vorgaben erfolgen.

Technische Änderungen und Irrtümer vorbehalten. Maßgeblich sind das aktuelle Datenblatt, die Installationsanleitung sowie die Zulassungs- und Garantieunterlagen von Felicity Solar.
