Montageschienen & Profile

27 Produkte

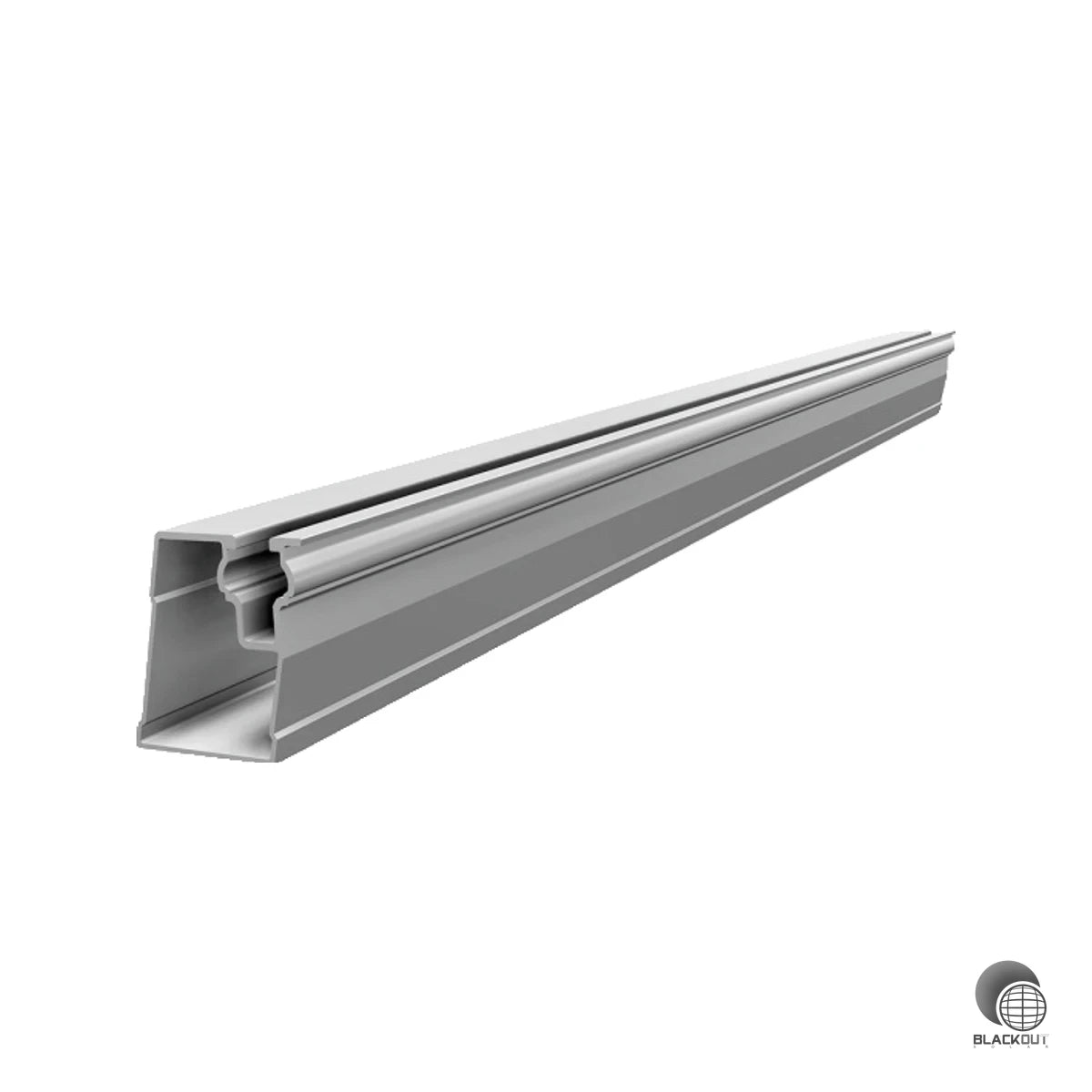

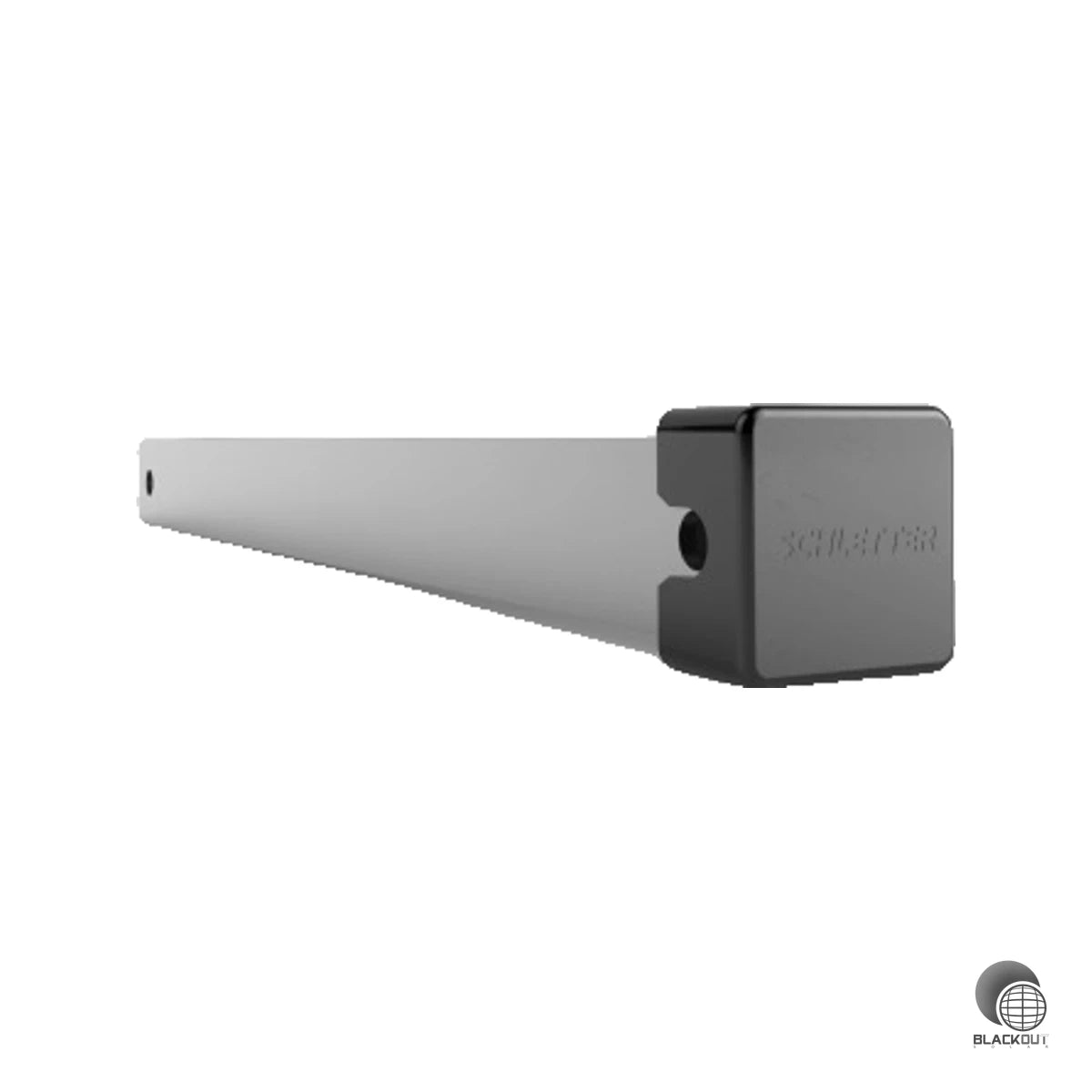

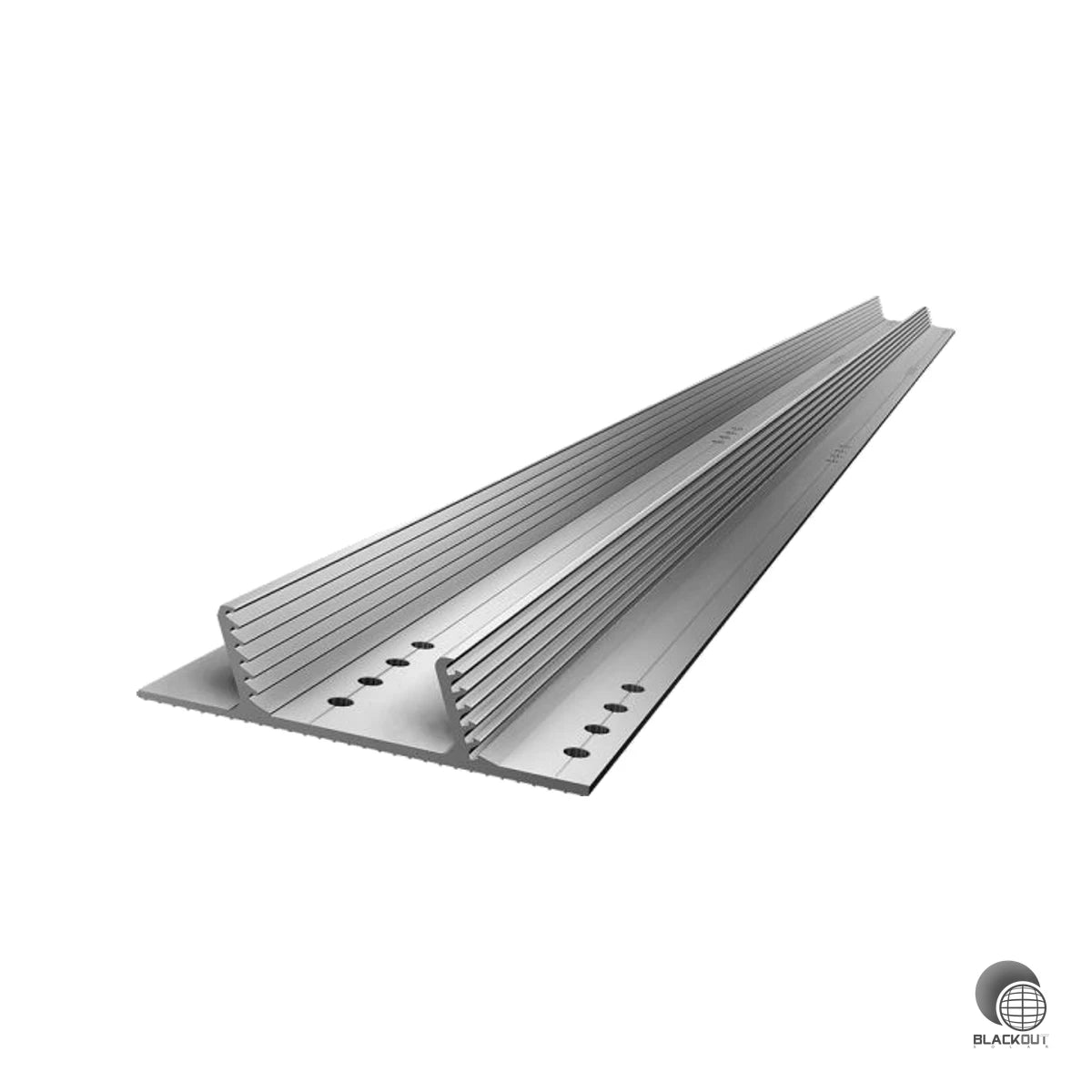

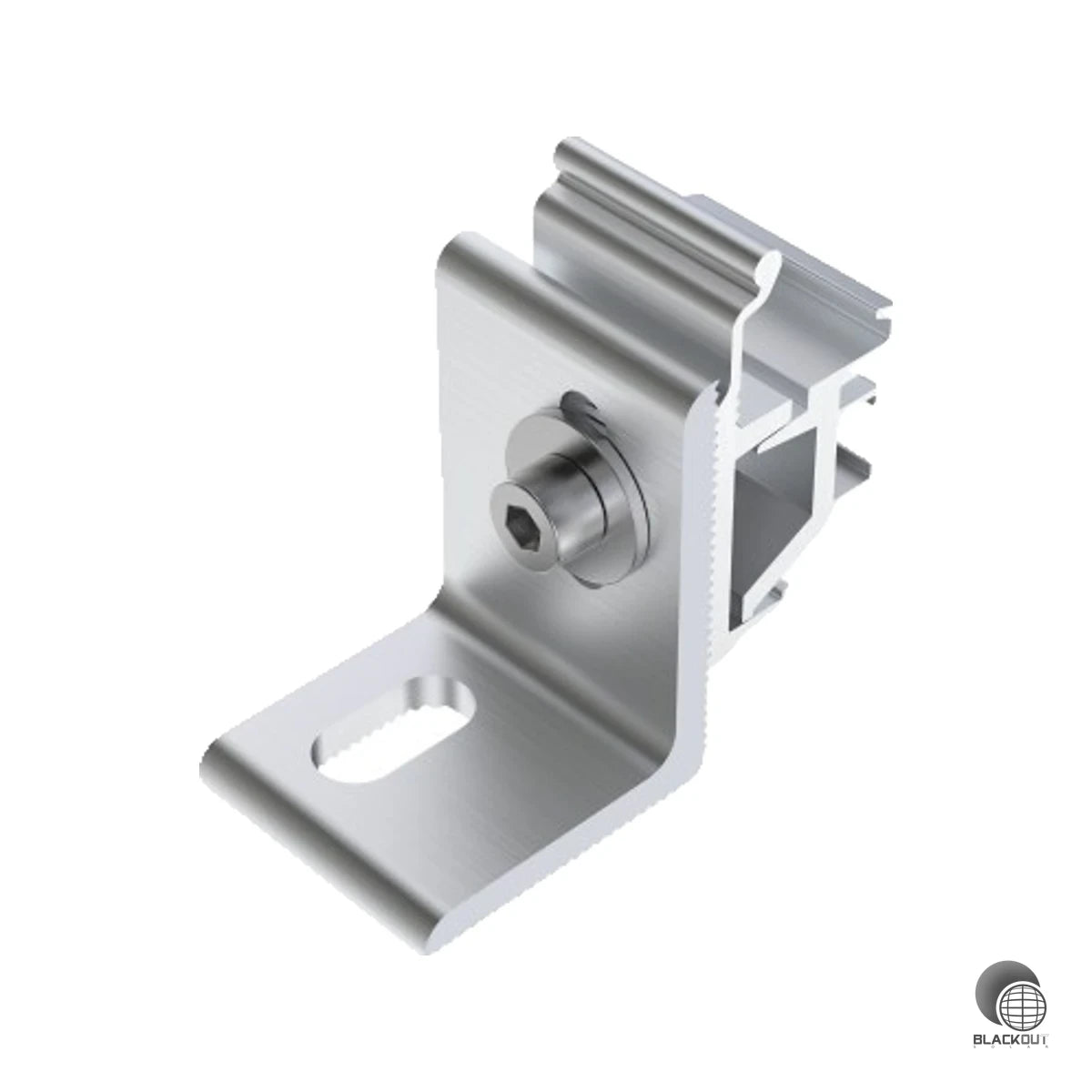

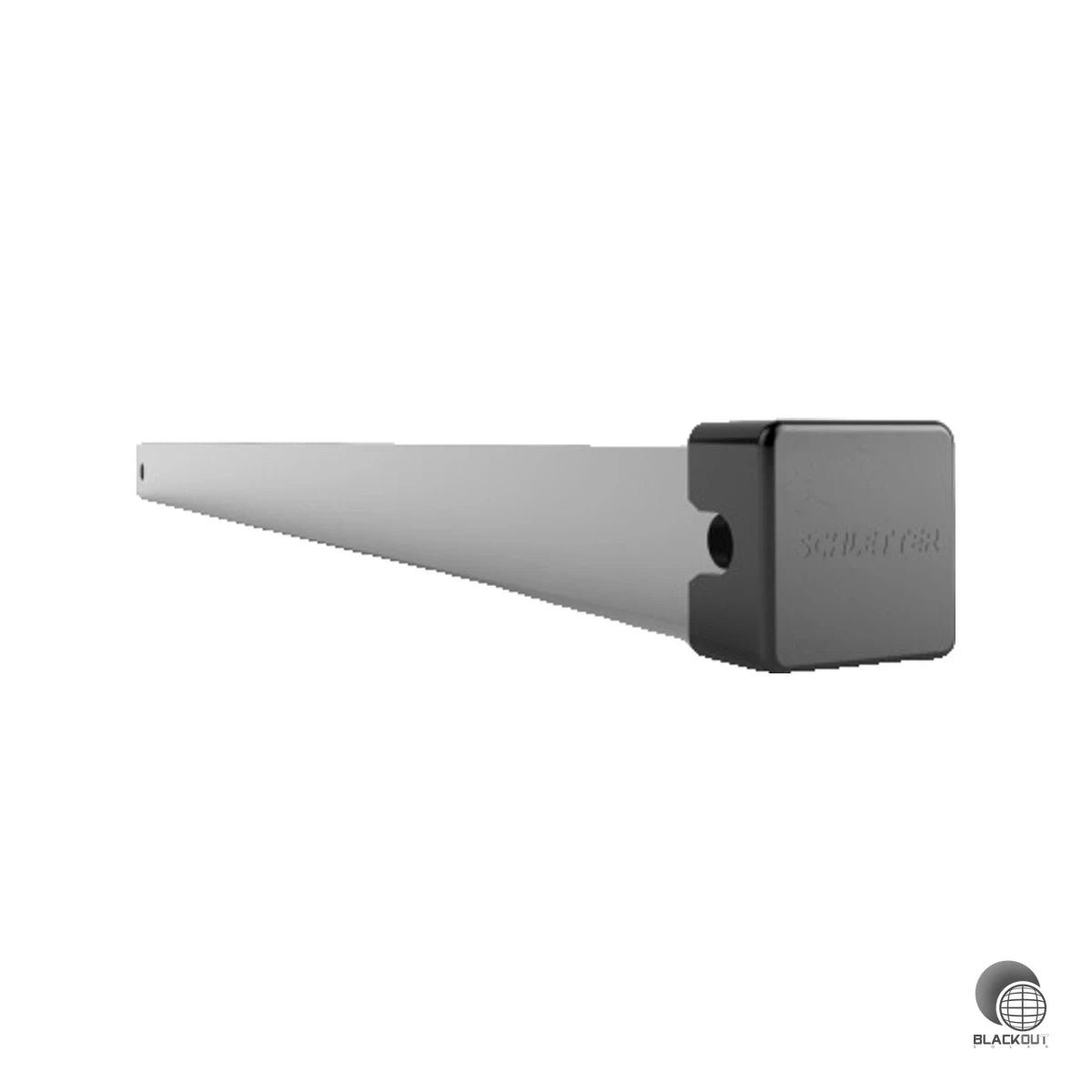

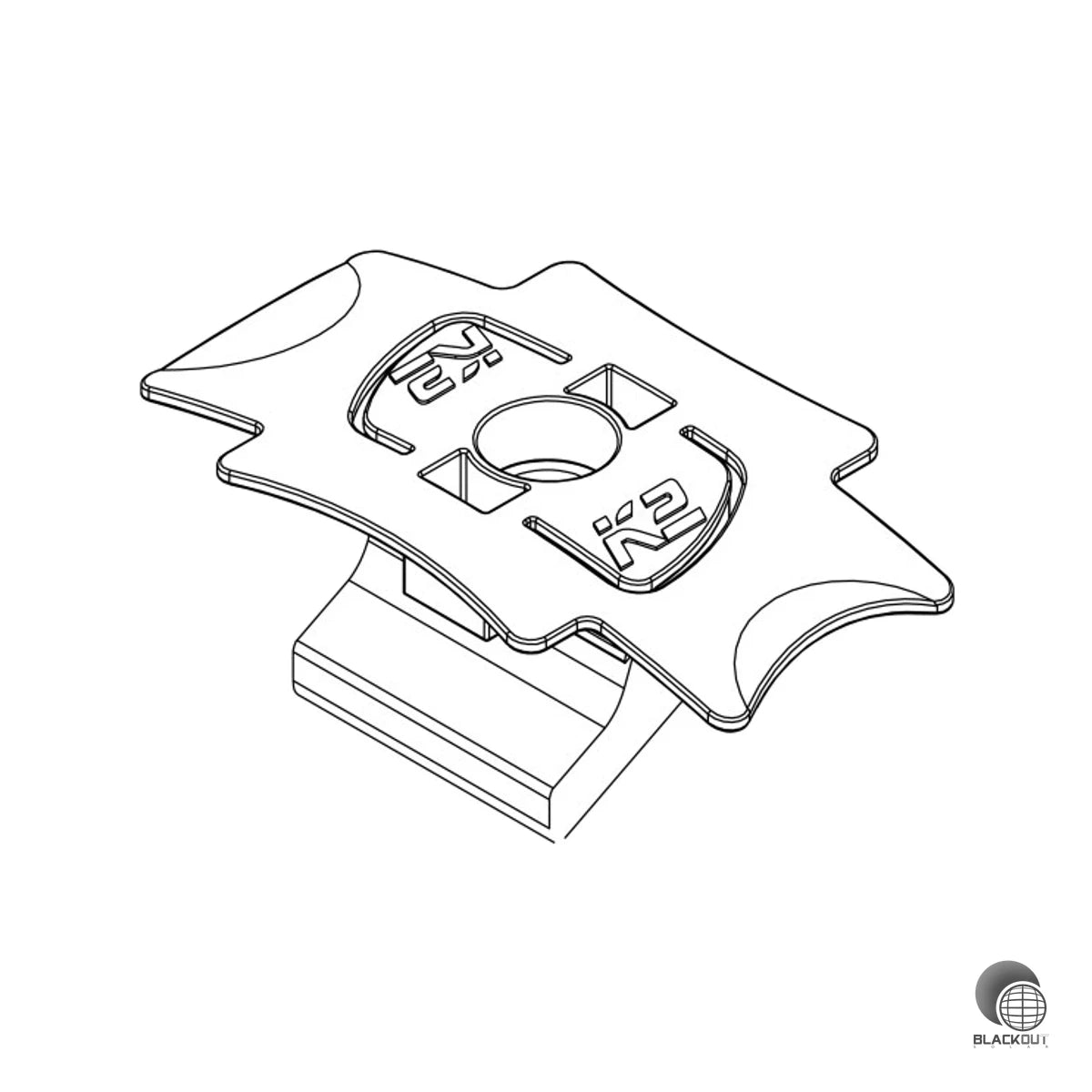

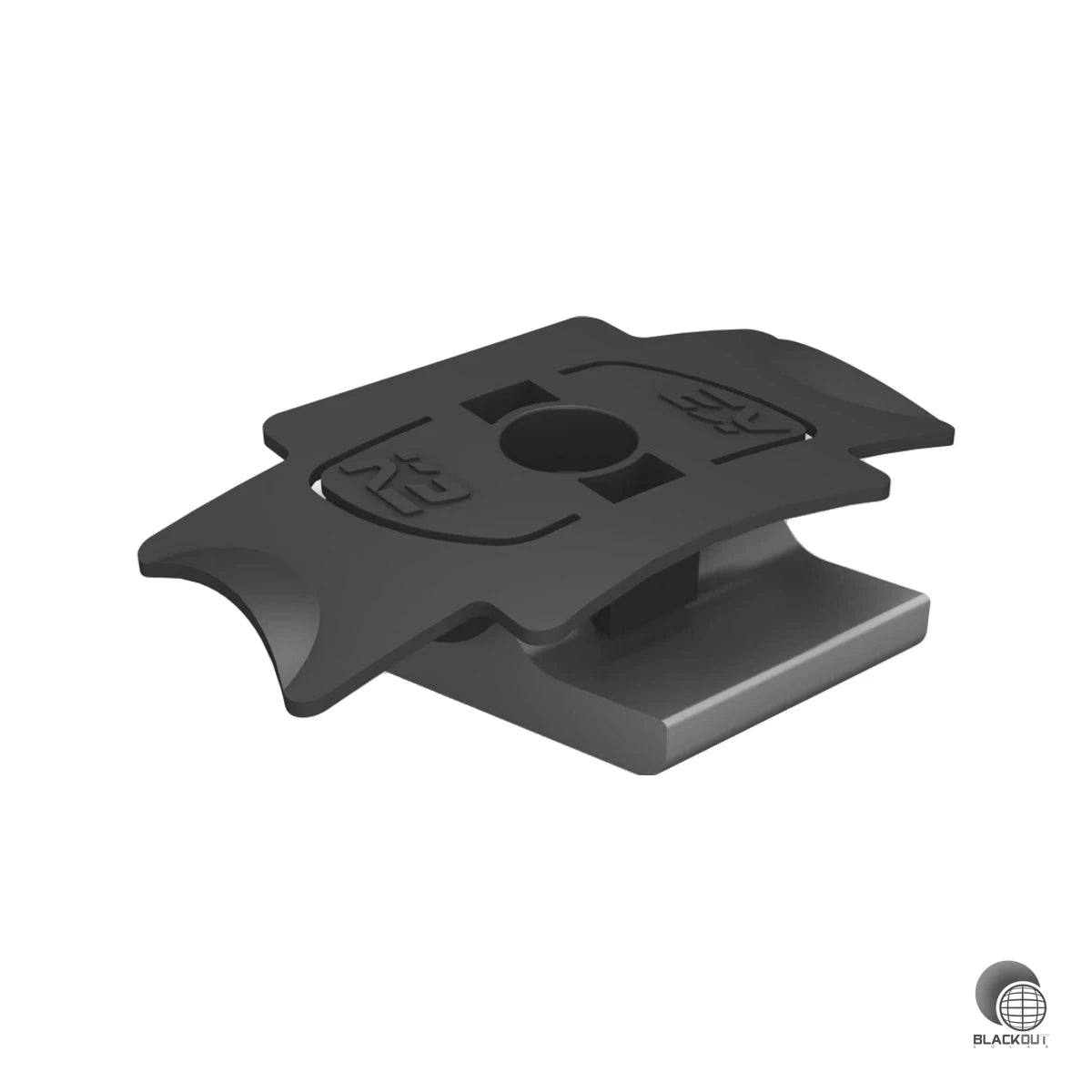

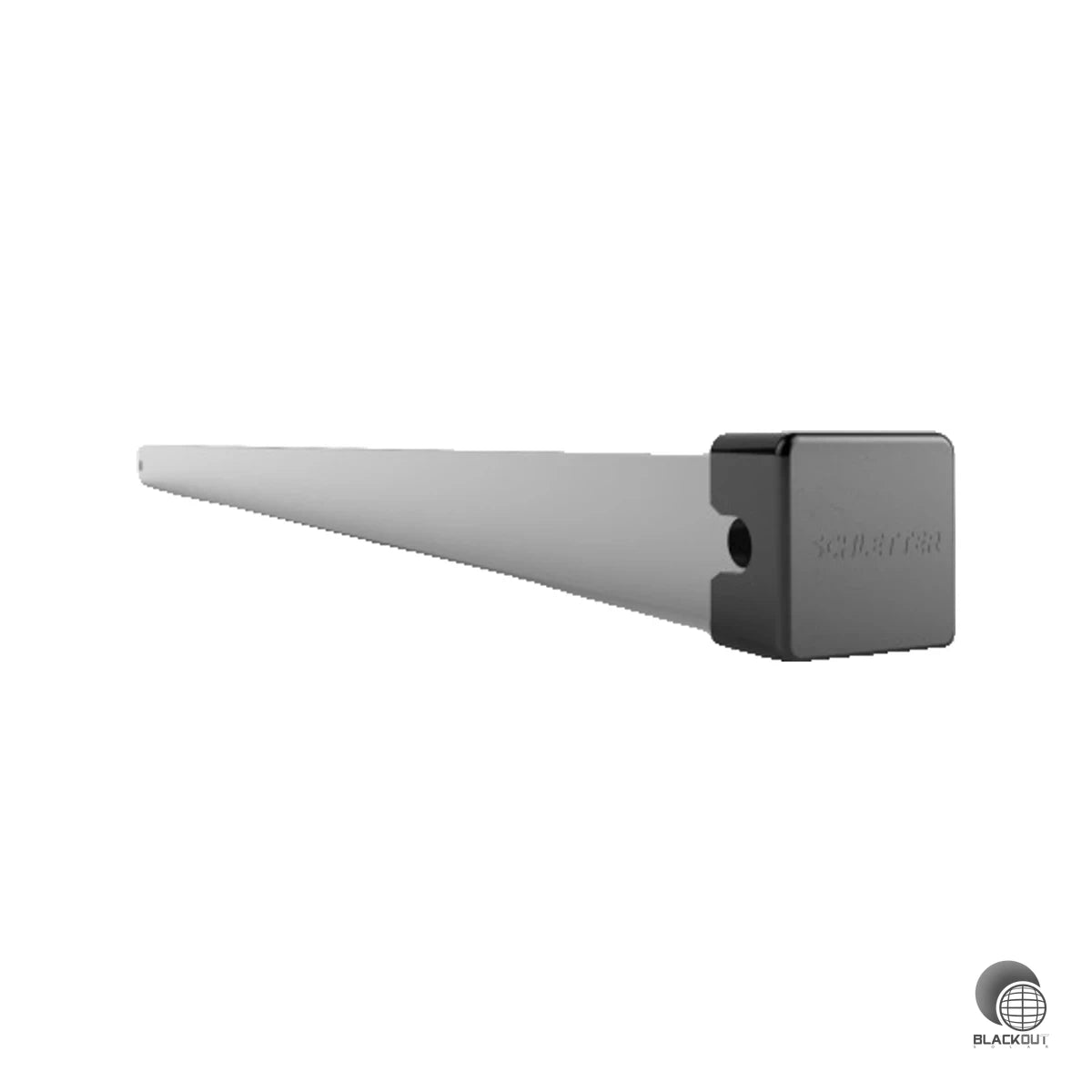

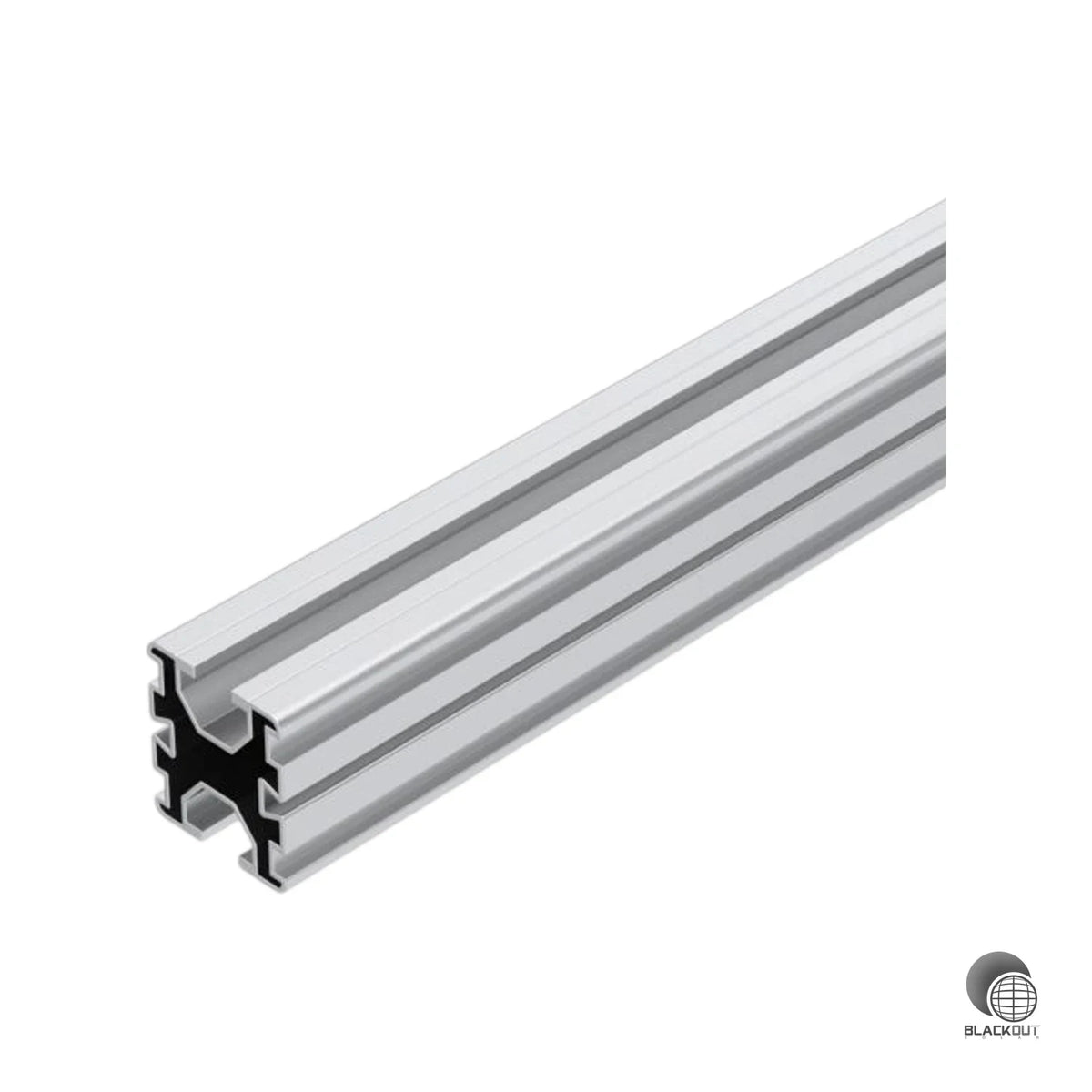

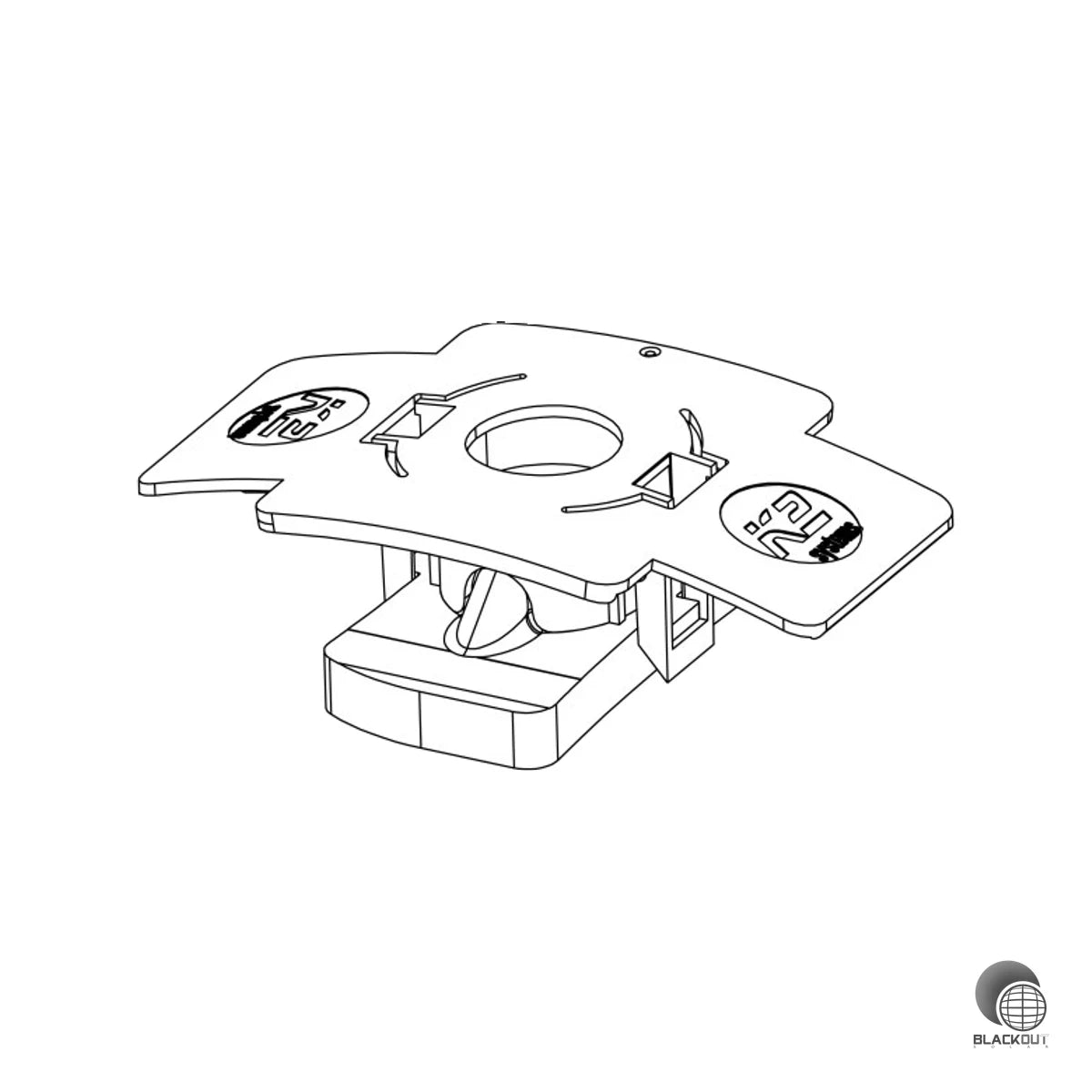

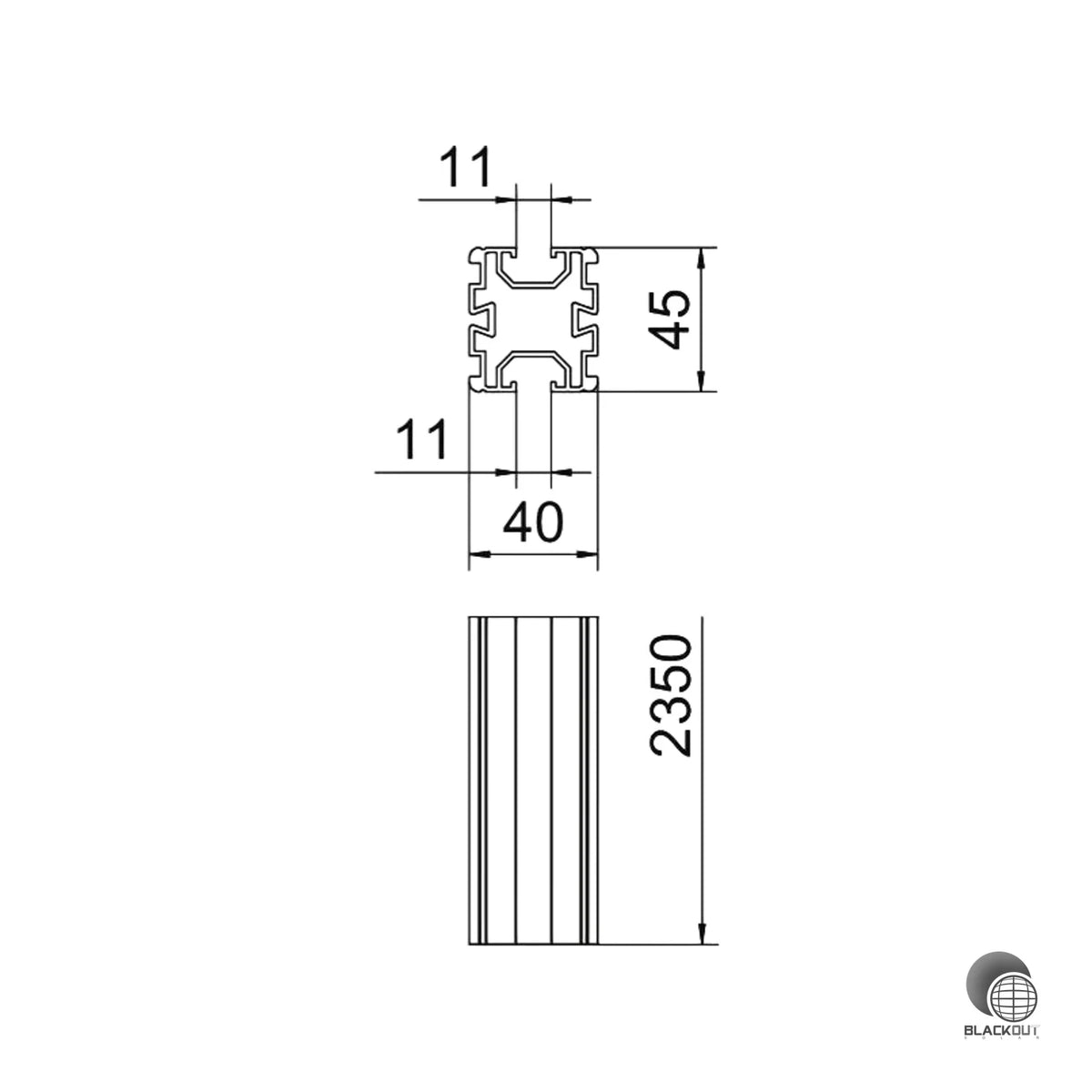

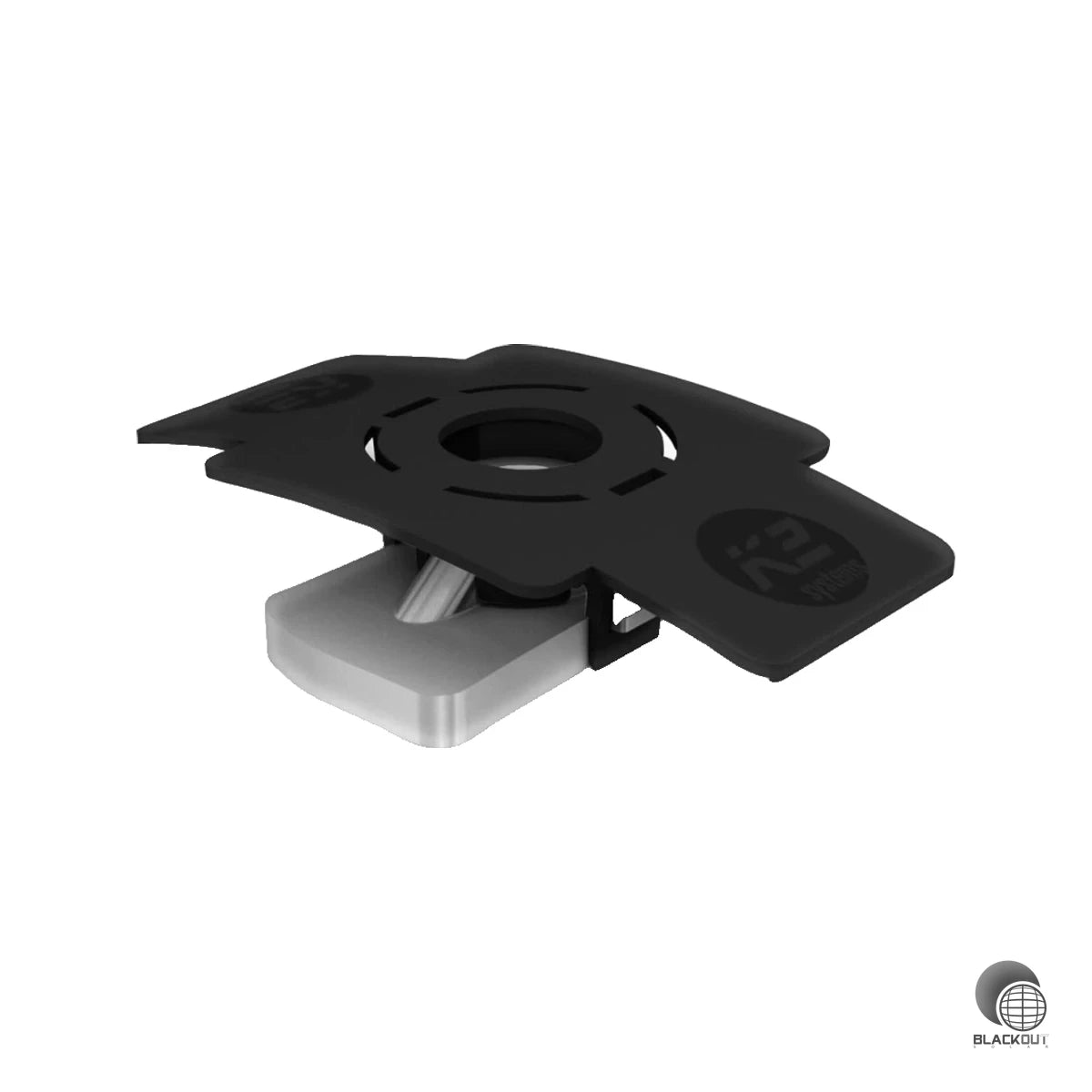

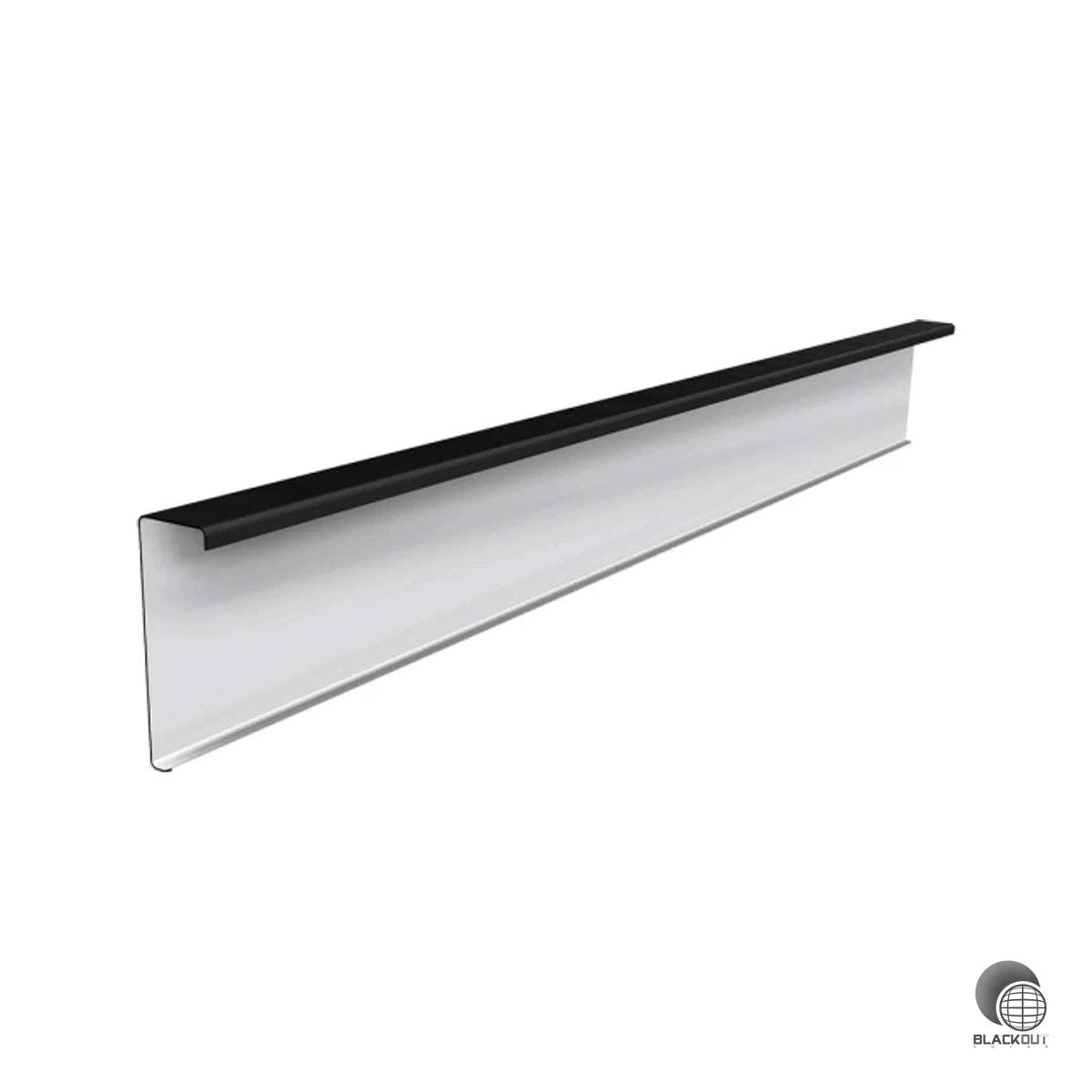

Tragprofile sind das Rückgrat der Unterkonstruktion: Sie nehmen die Dachanbindung auf und tragen die Modulklemmen. Dieses Blatt umfasst rund 26 Artikel. Geführt werden das Modultragprofil RAIL 40 in 1.800 mm, die Tragschiene FLA Flex 2.0 und das Sparrenüberspannungsprofil Alpha-Flex in 2.000 mm von SL Rack, das Modultragprofil Solo in 1.800 mm und das Eindreh-Profil Pro100 für FlatGrid von Schletter, die Ankerschiene AR1352 aus Stahl von Aerocompact, das Trägerprofil 40×45 mm in 2.350 mm von OBO Bettermann sowie ein Trageschienenset von Sonnenkraft. Dazu kommen Streben mit Endkappe von 338 bis 781 mm, Schienenabdeckungen in 300 mm für RAIL 35, 40 und 60, Einlegemuttern MK2 in Aluminium und Edelstahl, Einklickbausteine M8, ein universeller RAIL-Adapter und ein Winkelaufsatz für X40 und X50.

Die Profillänge folgt aus Modulmaß und Reihenlänge, nicht aus dem Dachtyp: Addieren Sie die Modulbreiten plus Klemmenabstände und stückeln Sie mit Verbindern auf die Gesamtlänge. Profil und Verbinder müssen vom selben Hersteller und aus derselben Baureihe stammen, ein Innenverbinder für RAIL 40 passt nicht in ein K2-Profil und umgekehrt. Achten Sie auf die Nutbreite, weil Klemmen, Einlegemuttern und Kabelclips darüber definiert sind, bei SL Rack etwa die 8-mm-Nut. Profilhöhe und Sparrenabstand bestimmen die zulässige Spannweite unter Schnee- und Windlast; die Werte gibt die Auslegungssoftware des Herstellers vor. Verbinder und Endkappen liegen auf dem Blatt Verbinder & Endkappen, längere Profile und Sonderlängen fragen Sie bitte an.
